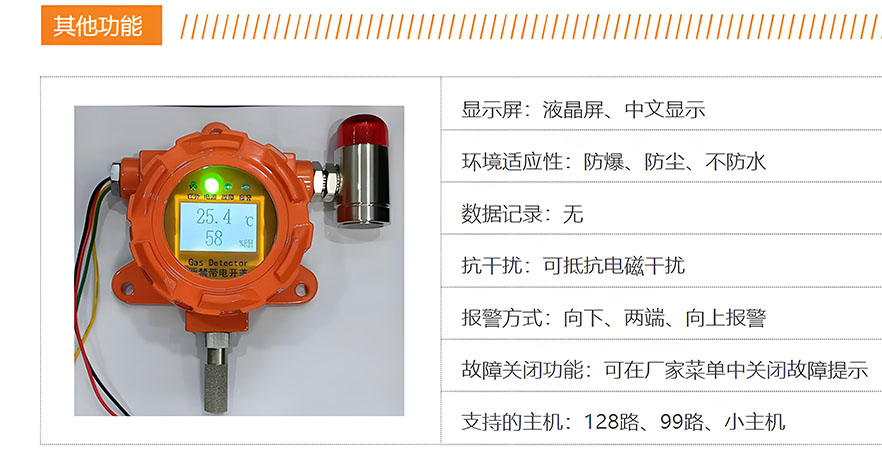

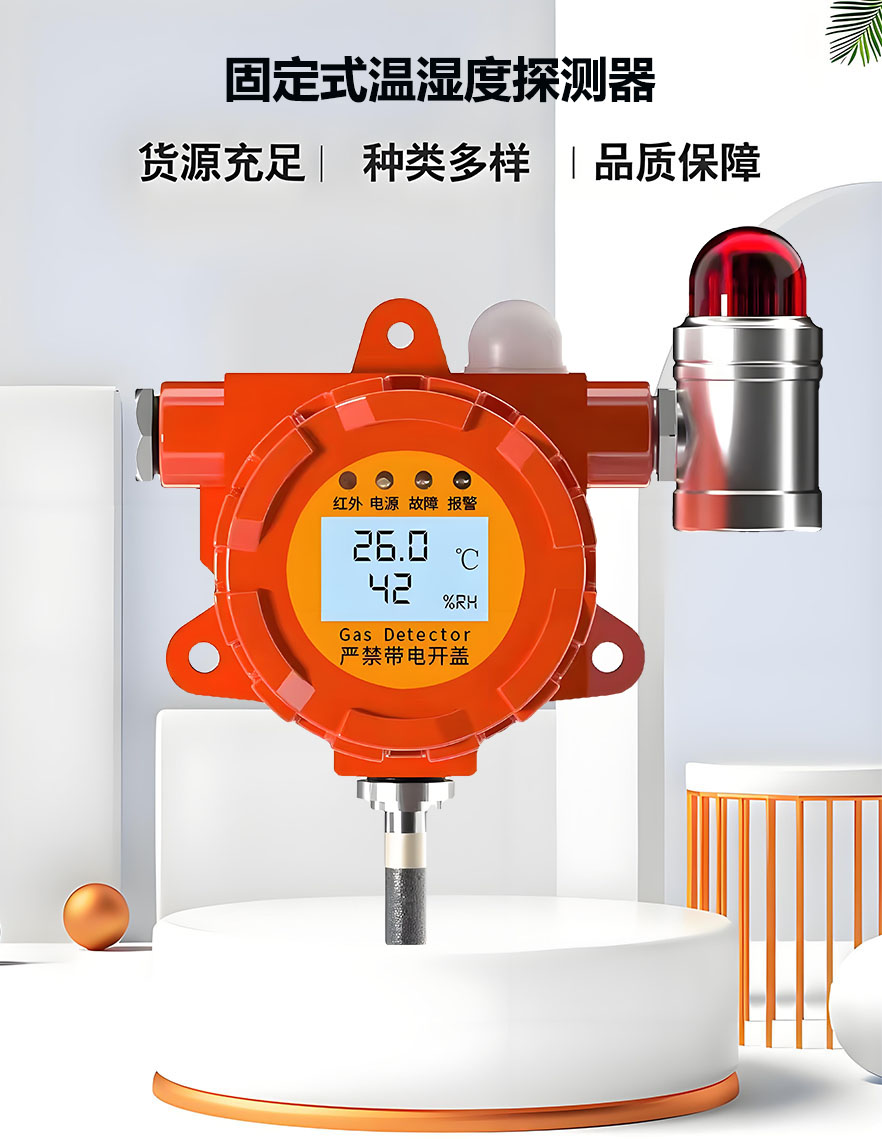

数码显示及菜单说明

LED式显示板采用四位7段数码管

显示数值时：内容右对齐

显示菜单时：内容左对齐

仪器开机后巡显参数，巡显完成后进入实时浓度值显示状态

A.分立指示型显示板，配备有正常、故障、高报、低报指示灯。

B.RGB指示型显示板，配备有一只超高亮度状态指示灯。不同的颜色表示不同的工作状态。

?温湿度浓度正常，绿色常亮

?温湿度浓度超标，黄色慢闪

?浓度严重超标，红色快闪

?仪器故障状态，蓝色慢闪

变送器采用菜单式显示，操作简单方便，无须用户记忆复杂的按键组合。对于有特殊需求的用户，请按照以下说明自行设置各项工作参数:包括一级报警值、二级报警值，温湿度量程、温湿度标定、遥控握手开关以及总线地址等。

菜单操作

菜单是对设备进行查询和配置的重要功能，操作时需要对照说明书仔细研读，如有疑问，可向厂家寻求指导和帮助。

握手码：为防止遥控器同时对多个设备进行操作，进入菜单可进行握手验证。

1.为防止遥控器同时对多个设备进行操作，产品设计了握手码。握手码默认处于非启用状态，实时浓度界面下，按“OK”键可进入菜单界面。

2.握手功能可以通过菜单操作进行配置。当开启握手码时，每个显示板都有特定的握手码，用于多探头现场下对指定探头进行独立操作。

3.当握手码功能启用时，进入菜单前将先进入握手码页面，输入目标设备显示板上的提示数字，即可进入设备“菜单”界面。

菜单条目：

“-L  ”: 一级报警(低报)数值 (low alarm)

“-H  ”: 二级报警(高报)数值 (high alarm)

“FS  ”: 温湿度量程(Full Scale)

“BD0 ”: 零点标定(zero calibrate)

“BD1 ”: 温湿度标定(gas calibrate)

“Addr”: 总线通讯地址设定(communication address set)

“HS”  :握手码（Handshank）

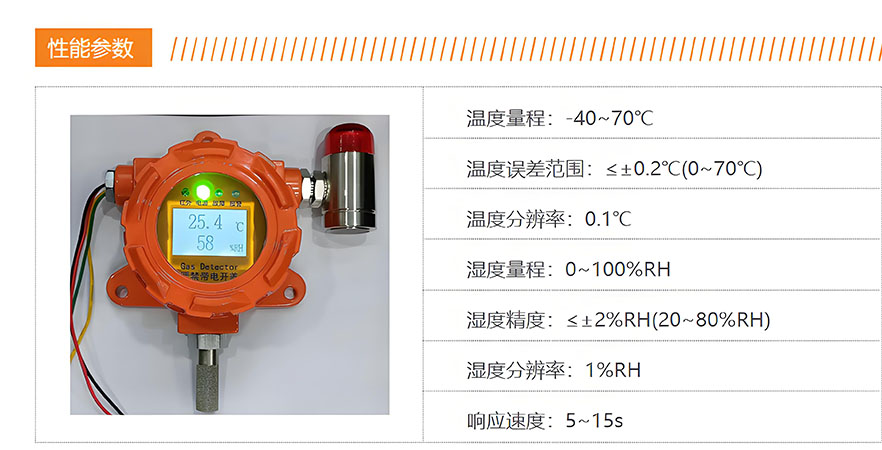

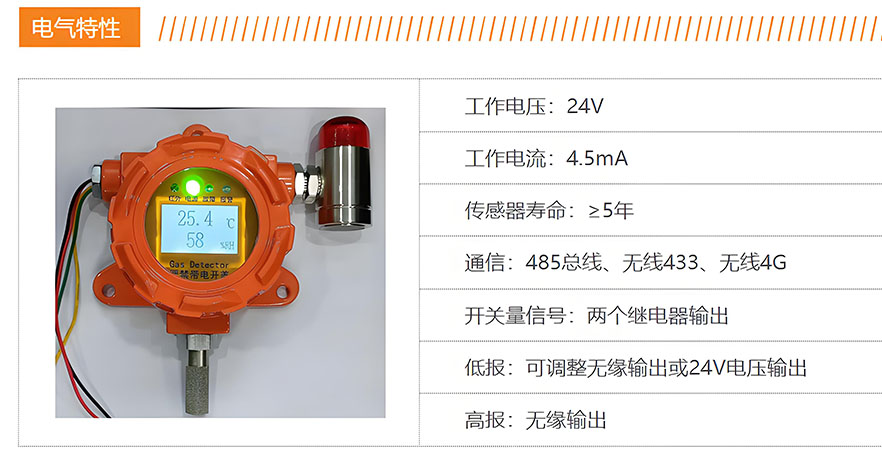

技术参数

检测方式: 扩散式,在线连续工作

工作电压: 12～30V DC

工作电流: 温湿度<100mA（Max）

输出信号: 4～20 mA / RS485 / Power-bus

外型材质: 压铸铝

外型尺寸: 181×136×93mm（显示型）

重    量: 显示型≤1.5kg

连接距离: 200~1200m 与线缆材质及布线方式有关

防护等级: IP65/IP66

安装方式: 墙壁式

防爆形式: 隔爆型

防爆等级: Ex dII CT6

进 线 口:六角型穿线隔爆螺栓 M20*1.5
