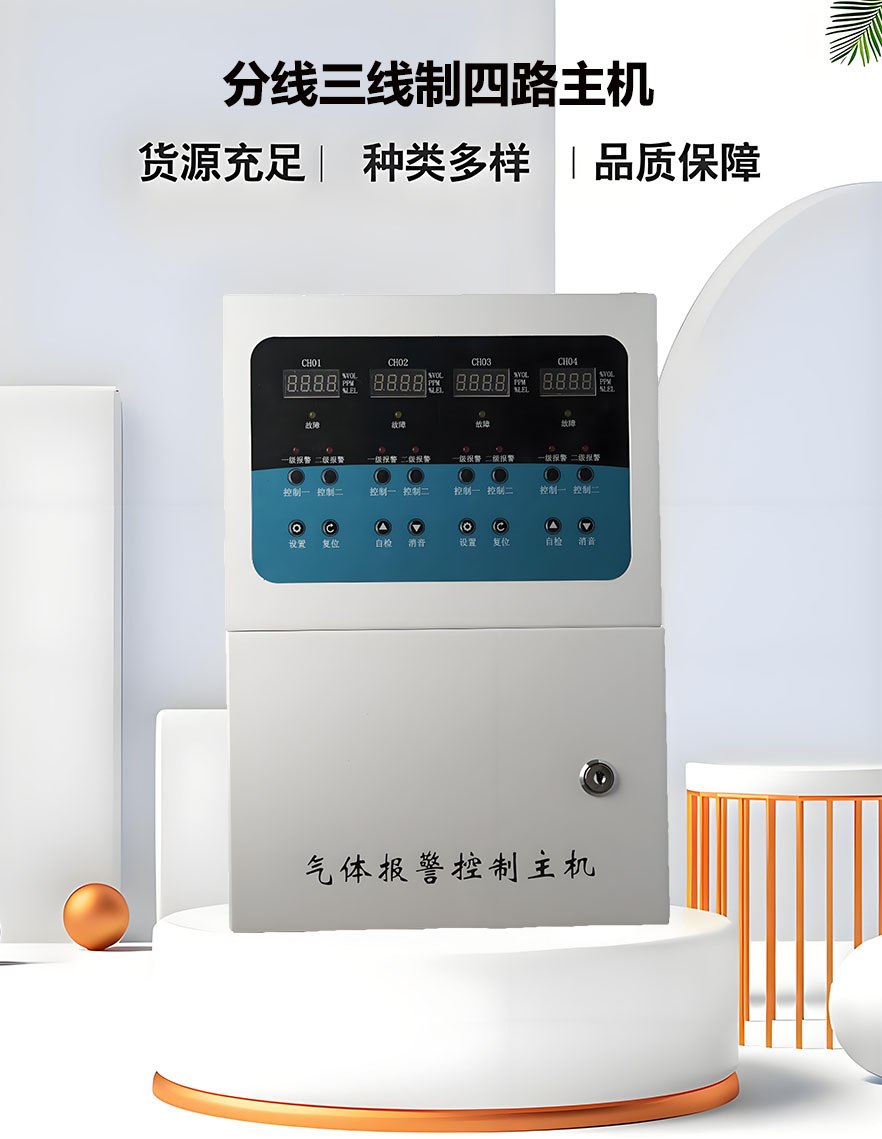

功能特点

● 液晶显示，全中文菜单操作

● 高、低报警点可调

● 分色提示报警及故障信息

● 智能语音报警提示

● 24 小时数字时钟

● 报警记录可 U 盘导出

● 多级密码方便权限管理

● 查询探测器响应速度快

● 支持RS485 数据上传

●恢复出厂设置功能

●芯片采用进口芯片，抗干扰能力强，运行速度快

●当气体浓度超过报警点主机会输出控制并发出警报声

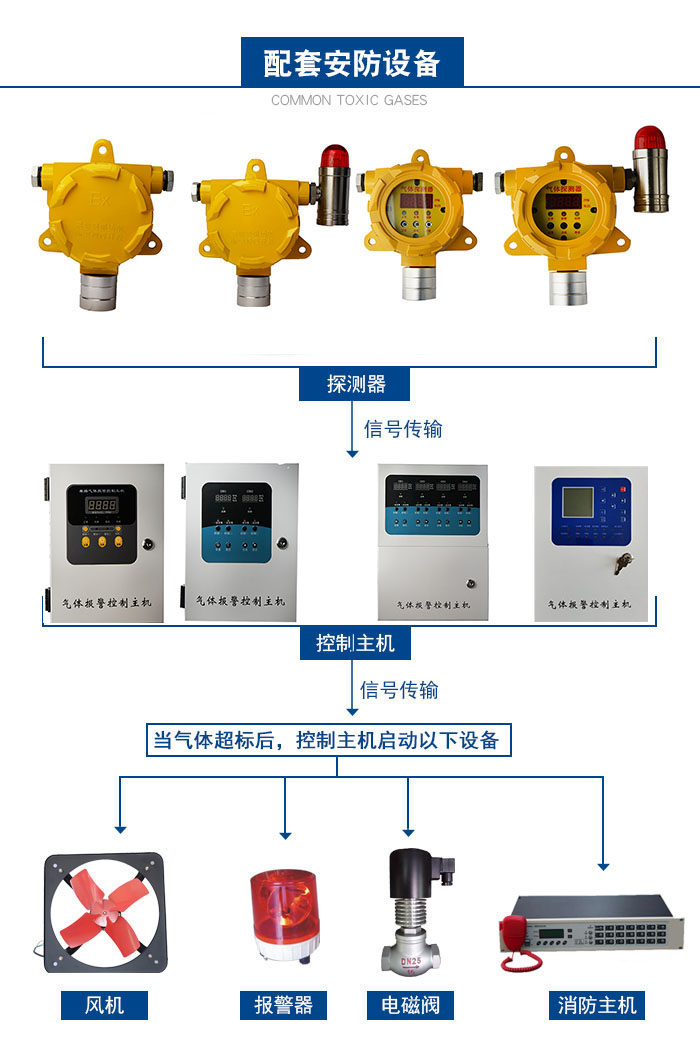

●可自动控制外围设备：电磁切断阀和排风扇

●显示界面可在任何环境或灯光条件下显示检测信息

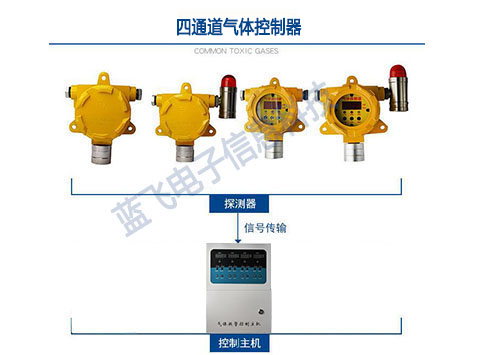

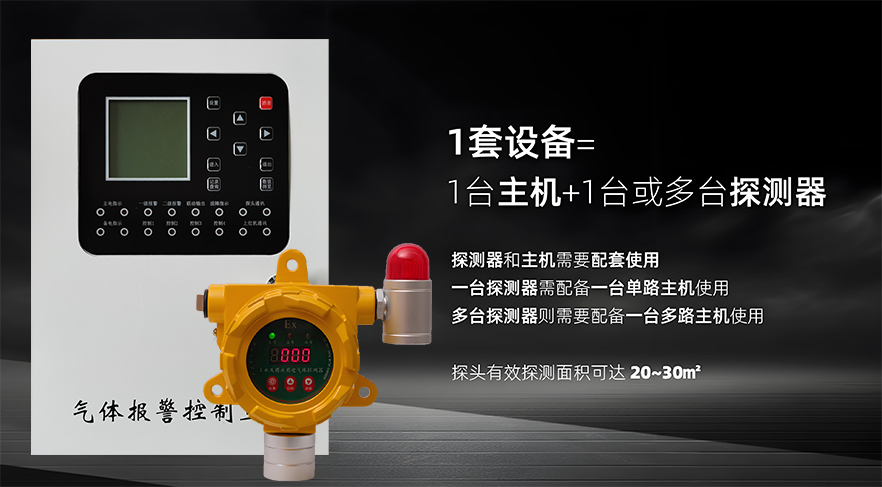

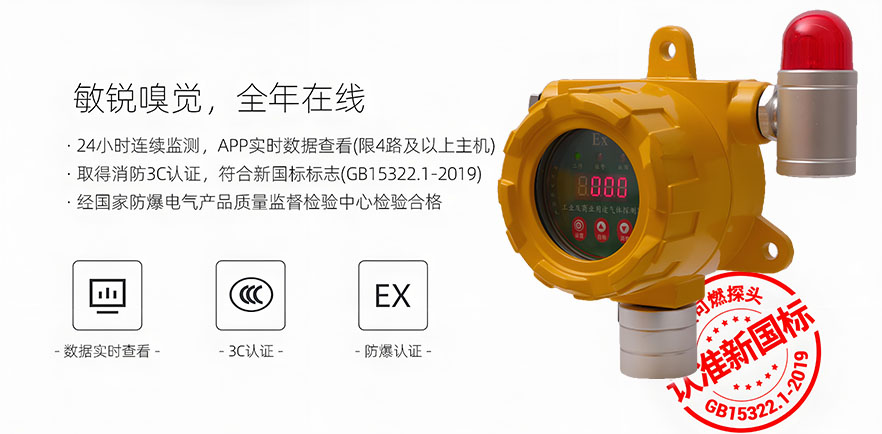

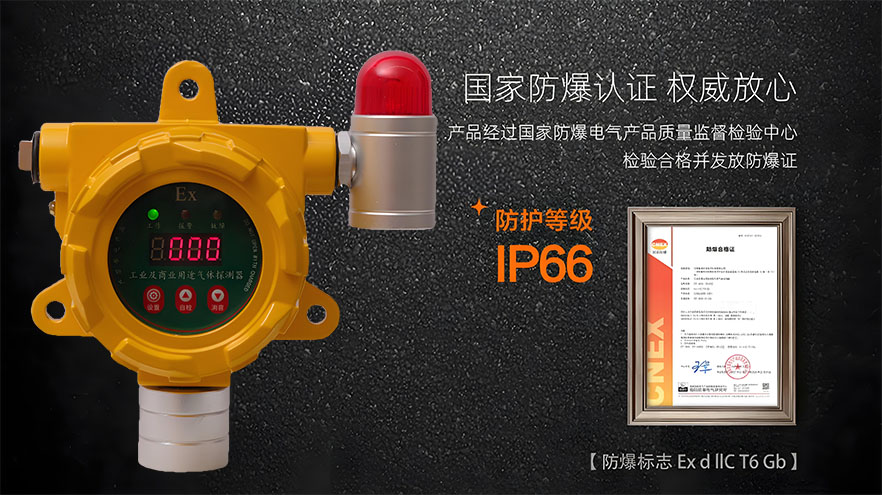

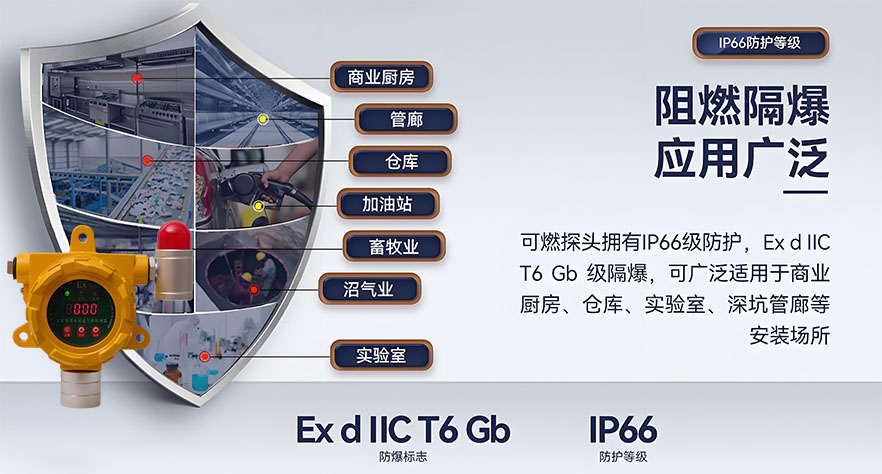

●与同厂探测器配合使用，需要能够提供DC24v电源，且能外接其他安防设备

● 内置数据存储，能记录报警信息、开关机时间信息，信息掉电不丢失

● 单回路四总线通讯，信号无极性设计，具有自动保护功能，系统抗干扰能力强

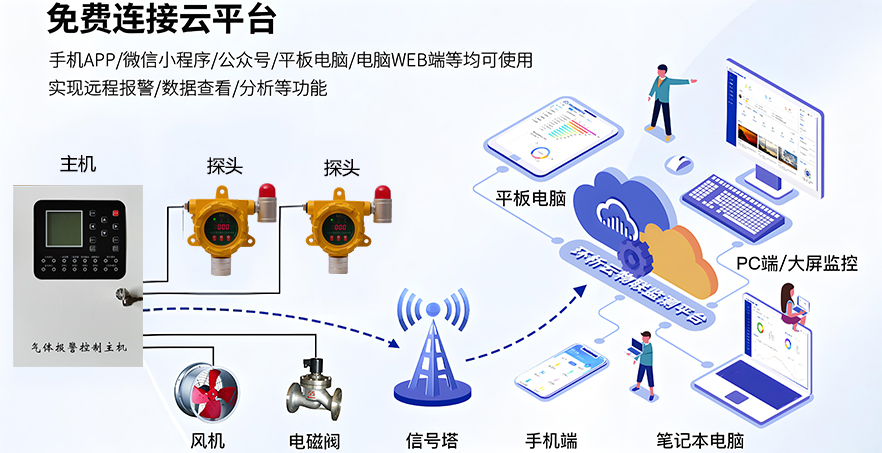

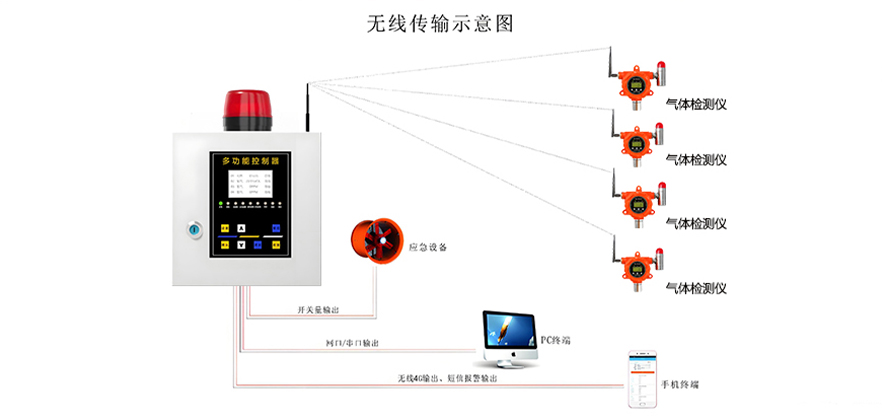

● 内置物联网传输模块，可实现多终端、多平台、异地集中监控以及报警自动提醒（可选）

● RS485总线通讯接口，能实现与上位机控制系统联网，实现异地监控，大大提高可监控的及时性、准确性

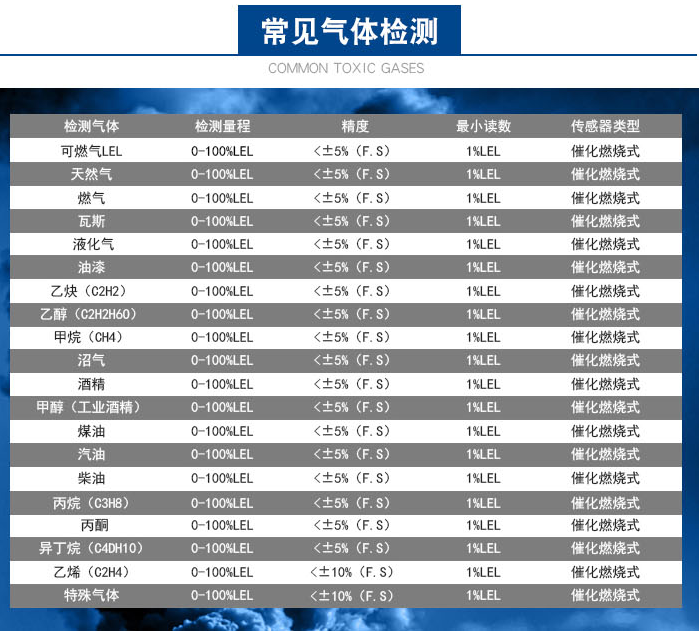

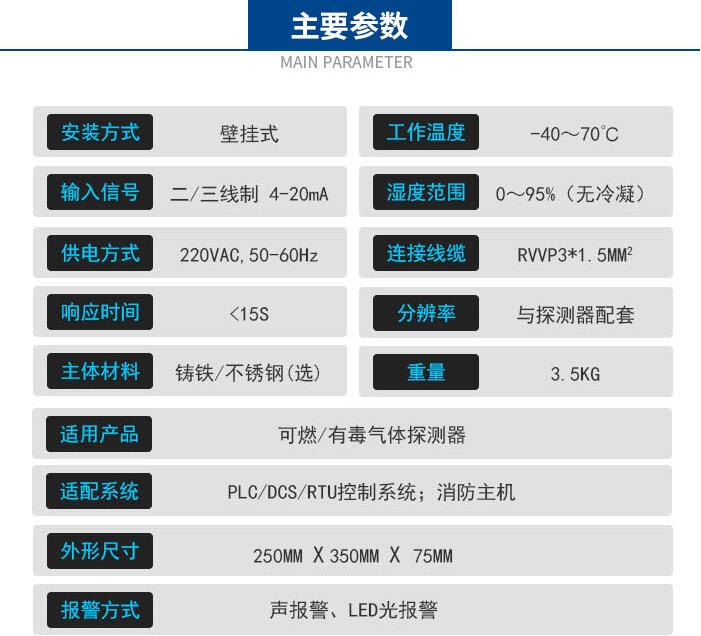

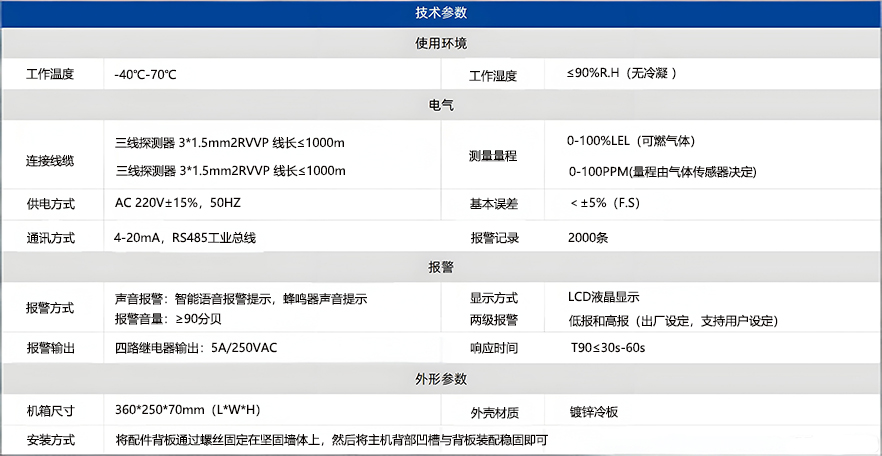

1.检测气体种类：易燃气体/有毒气体均可检测

2.基本误差：＜±5%（F.S）

3.显示方式：LCD液晶显示

4.测量量程：0-100%LEL（可燃气体）, 0-100PPM(量程由气体传感器决定)

5.安装方式：壁挂式

6.两级报警： 低报和高报（出厂设定，支持用户设定）

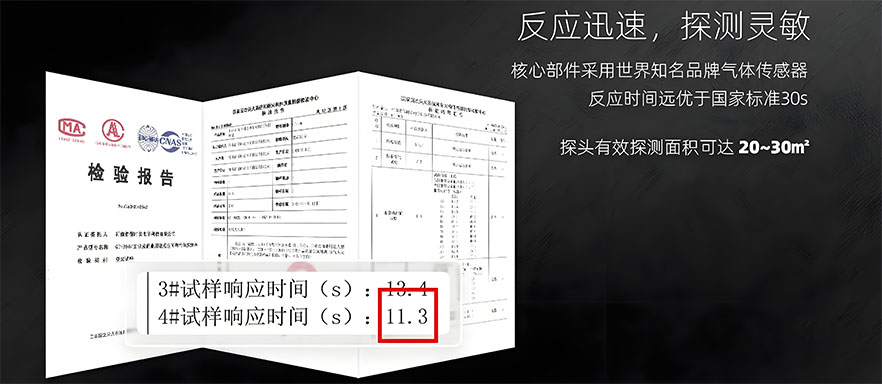

7.响应时间：T90≤30s-60s

8.通讯方式： 4-20mA，RS485工业总线

9.报警方式：声音报警：智能语音报警提示，蜂鸣器声音提示

10.报警音量：≥90分贝

11.报警输出：四路继电器输出：5A/250VAC

12.供电方式：AC 220V±15%，50HZ

13.工作温度：-40℃-70℃

14.工作湿度：≤90%R.H（无冷凝 ）

15.大气压力：86-108kPa

16.机箱尺寸：360*250*70mm（L*W*H）

17.工作方式：24小时连续工作

18.报警记录：2000条

19.连接线缆：三线探测器 3*1.5mm2RVVP 线长≤1000m

                      四线探测器 4*2.5mm2RVVP 线长≤1200m

**注释：根据用户需要选配不同功能及配件

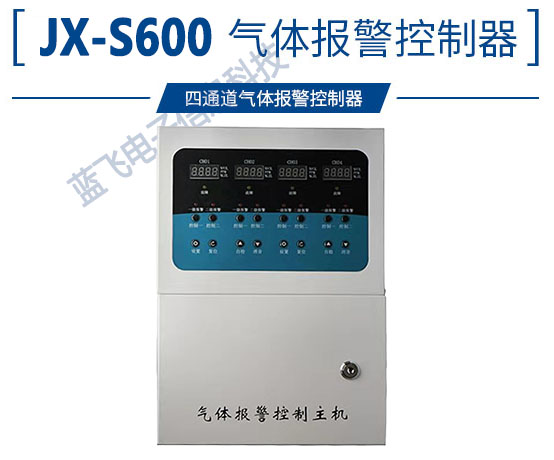

二、控制器功能说明：

1.故障指示灯：当前探测器故障状态指示，探测器故障或通讯故障，可通过故障代码或者主界面汉字指示判断是什么故障； 2.电源指示灯：电源的工作状态；

3.一级报警指示灯：探头有低报就会点亮；

4.二级报警指示灯：探头有高报就会点亮；

5.探头通讯指示灯：探测器与主机的实时通讯状态；

6.控制1-4指示灯：4组继电器输出状态，分为两组高低报警输出；

7.设置键：对参数进行修改，密码：1111；

8.记录查询按键：查询报警记录；

9.数值浏览按键：按一下可以实时查看每一个探测器浓度；再按一下可以查看所有探头的浓度：

10.消音按键：关闭本次报警声，下次报警后会自动响应；

11.进入按键：进入菜单和保存：

12.退出按键：退出菜单设置。

三、控制器操作：

1.开机

AC220V电源接好后打开电源开关，液晶屏显示系统工作正常、总数、时间、故障。时间不对，请修改时间。开机后，主机和探头开始工作，所有指示灯开始指示状态，如果探头故障：探头故障和通讯故障。指示灯以及液晶显示都有显示。当系统正常后液晶屏幕会显示系统工作正常。

2.设置

设备在出厂前都进行了设置，调试，校准操作，如果不需要修改参数，请不要随意操作！按设置键输入密码1111，可进行相关操作。

2.1时间设置：如果系统时间与实际时间有误差时，手动设置修改一下时间。

2.2电源设置：设置主电和备电报警开启关闭。当电源电源低于设置电源会报警输出。

2.3 探头设置：设置每台探测器的工作状态：工作或屏蔽。气体的种类、气体的量程、低报浓度、高报浓度。设置完成后自动重启。

2.4 浏览设置：用来设置控制主机的容量：所监测探测器的总数量，刷新时间间隔和显示器对比度。

2.5 控制输出：设置四组继电器报警输出通道的输出方式：正常的常闭常开输出和脉冲输出。

3.浏览查看

按浏览键后，报警器可以自动循环查看探测器实时浓度。有两种浏览模式，一种可以单页显示8个探测器的浓度，一种单页显示一个探测器的详细信息，再次按浏览键切换两种模式。在浏览时，可以按上移键锁定当前页面，页面不再滚动，数据继续刷新。按左移、右移键，可以收到切换页面，按返回键，退出浏览状态。

4.记录查询

按数值浏览按键后显示最近时间的报警记录以及事件发生的时间和地址编码。

故障代码：通讯故障:ERR1，探测器故障:ERR2，探测器高报警:H，探测器低报警;L，通讯恢复:N1，探头故障恢复:N2

5.消音

按消音键可以取消本次声音报警。下次浓度超标还会报警。长按3S时间可以关闭报警输出功能。

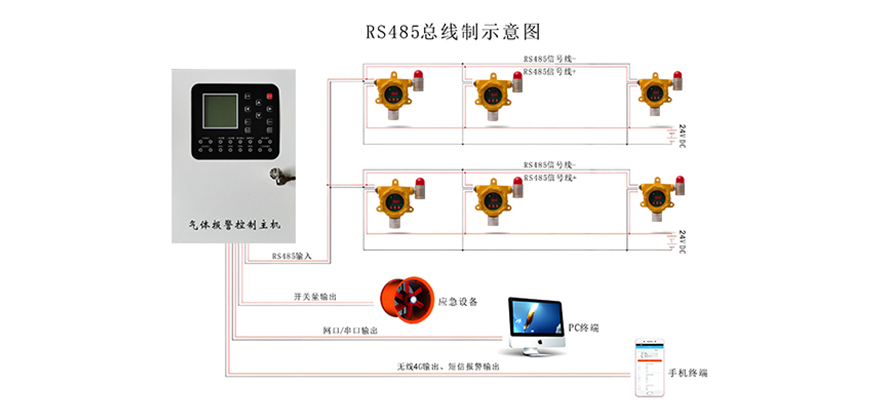

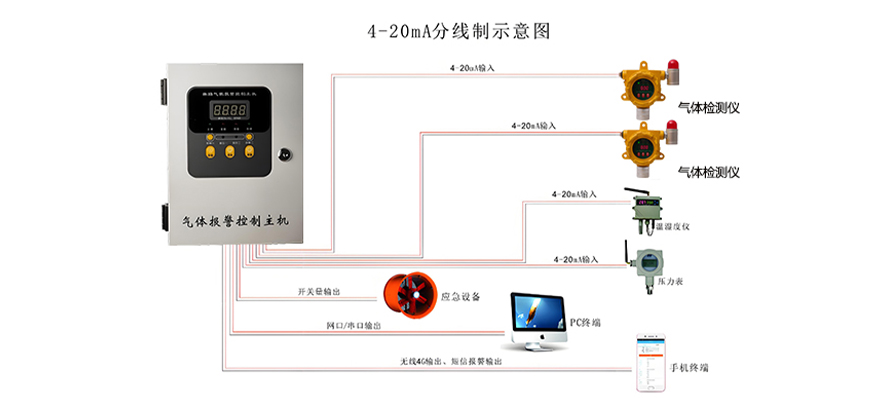

四、接线图：

五、控制器维护与保养：

1.报警控制器的电源应用专用的仪表电源供电，避免和动力电源混用；

2.严禁随便拆卸；

3.严禁探头浸入水、油等液体，或安装在有腐蚀性气体的场所；

4.严禁用大量气体直冲控头，以免灵敏度降低或损坏传感器；

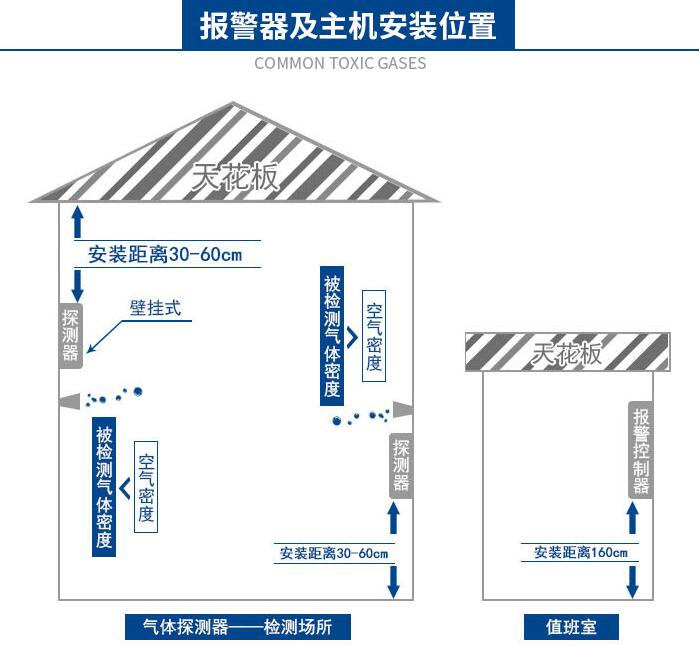

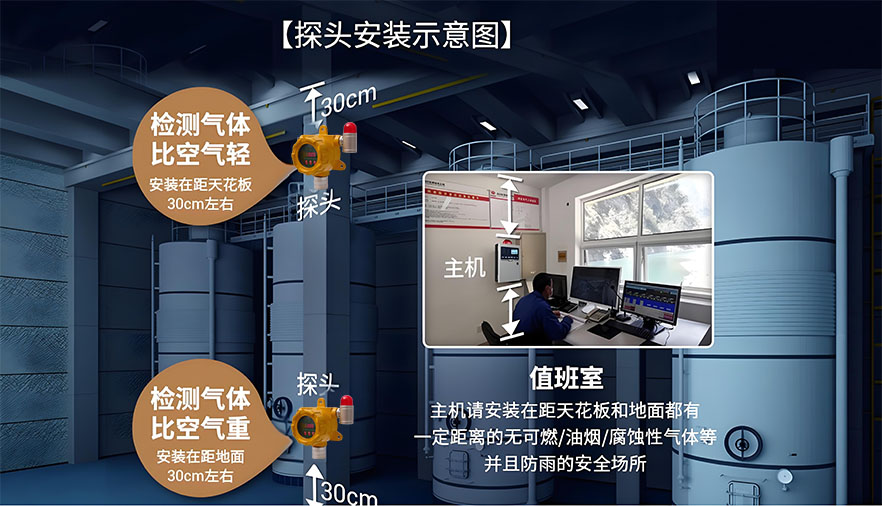

5.报警控制器应安装在值班室或仪表室，非专业人员不得随便操作；

7.未经允许，不得自行进行菜单操作，如果用户有要求时，必须和我公司取得联系，在技术人员指导下进行，否则后果自负！
